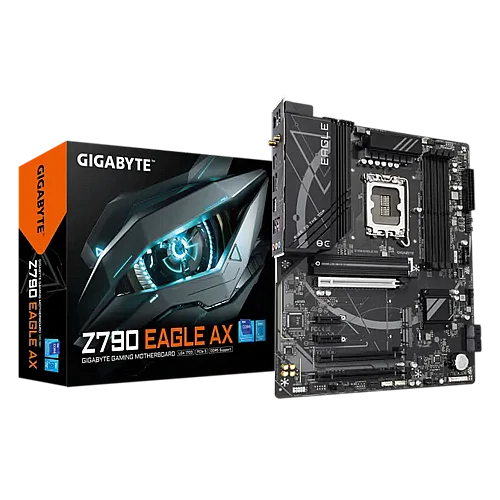

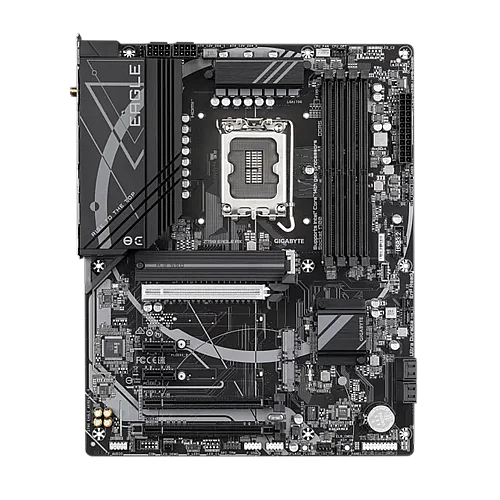

לוח אם Gigabyte LGA1700 Z790 EAGLE AX WIFI6 DDR5

הלוח מיועד לבניית מערכות עוצמתיות וגמישות המבוססות על מעבדי Intel מהדור ה-12, 13 ו-14 עם שקע LGA1700. הלוח תומך בזיכרון DDR5 מהיר במיוחד, עד 7600MHz בהכפלת תדר עם מעבדי Core i9/i7 מהדורות 13/14, חריץ PCIe 5.0 x16 לכרטיס מסך מהדור החדש, Wi-Fi 6E עם Bluetooth 5.3 וכרטיס רשת 2.5GbE LAN למהירות גבוהה.

מפרט טכני

כללי

• דגם: Gigabyte Z790 EAGLE AX
• פורמט: ATX, 30.5x24.4 ס"מ
• שקע מעבד: LGA1700
• ערכת שבבים: Intel Z790 Express

מעבד וזיכרון

• מעבדים נתמכים: Intel Core 14th/13th/12th Gen, Pentium Gold, Celeron
• זיכרון: DDR5 Dual Channel, 4 חריצי DIMM
• מהירות זיכרון (i9/i7 13th/14th Gen): עד DDR5-7600 MHz (OC)
• מהירות זיכרון (i5/i3 13th, 12th Gen): עד DDR5-4800 MHz
• קיבולת זיכרון מקסימלית: עד 256GB (64GB למודול)
• תמיכה ב-XMP: כן

גרפיקה משולבת

• יציאת HDMI: עד 4096x2160@60Hz, HDMI 2.1, HDCP 2.3
• יציאת DisplayPort: עד 4096x2304@60Hz, DisplayPort 1.2, HDCP 2.3

חריצי הרחבה ואחסון

• PCIe מהמעבד: 1x PCIe 5.0 x16
• PCIe משבב: 1x PCIe 4.0 x4, 3x PCIe 3.0 x1
• M.2 מהמעבד: 1x (PCIe 4.0 x4/x2, 22110/2280)
• M.2 משבב: 2x (אחד SATA+PCIe, השני PCIe בלבד, 2280)
• SATA: 4x SATA III 6Gb/s
• RAID: 0, 1, 5, 10 (NVMe ו-SATA)

קישוריות אלחוטית ורשת

• רשת: 2.5GbE LAN Realtek
• Wi-Fi: Wi-Fi 6E (Intel AX211 / Realtek RTL8852CE), 2.4/5/6GHz
• Bluetooth: Bluetooth 5.3

אודיו

• שבב: Realtek HD Audio
• ערוצים: 2/4/5.1/7.1
• S/PDIF Out: כן

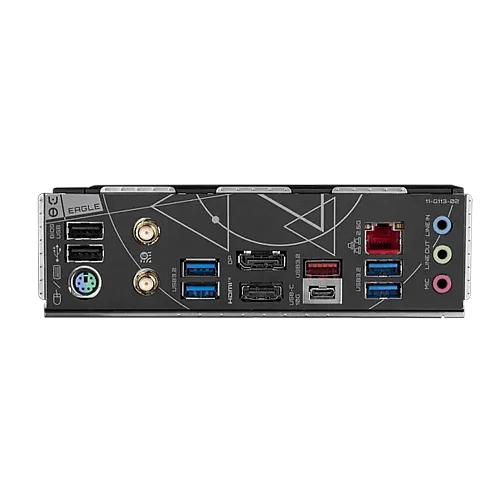

USB וחיבורים אחוריים

• USB Type-C: 1x Gen2 (אחורי)
• USB Type-A: 1x Gen2 (אדום), 4x Gen1
• USB 2.0: 2x
• Thunderbolt: 2x מחברי הרחבה (דורש כרטיס נוסף)

חיבורים פנימיים

• חשמל: 1x 24-pin ATX, 2x 8-pin ATX 12V
• מאווררים: CPU Fan, CPU Fan/Pump, 3x System Fan, System Fan/Pump
• תאורה: 2x Addressable LED Strip headers
• TPM Header: כן

תכונות נוספות

• כפתורים: Reset, Q-Flash Plus
• ביוס: 256 Mbit AMI UEFI
• ניטור: מתח, טמפרטורה, מהירות מאוורר, זרימת מים
• תוכנה: GCC, Q-Flash, Smart Backup, Norton Internet Security
• מערכות הפעלה: Windows 11/10 64-bit

שאלות ותשובות

האם הלוח תומך ב-PCIe 5.0 גם לכרטיס מסך וגם ל-SSD? חריץ ה-PCIEX16 הראשי תומך ב-PCIe 5.0 אבל משמש לכרטיס מסך או ל-SSD בלבד, לא לשניהם בו-זמנית.

מה ההבדל בין שתי גרסאות ה-Wi-Fi 6E המוזכרות? תלוי בגרסת ה-PCB - חלק מהיחידות עם שבב Intel וחלק עם Realtek, שניהם תומכים באותם תקנים.

האם שני מחברי Thunderbolt מובנים בלוח? לא, אלו מחברי הרחבה שמאפשרים להתקין כרטיס Thunderbolt נפרד הנמכר בנפרד.
