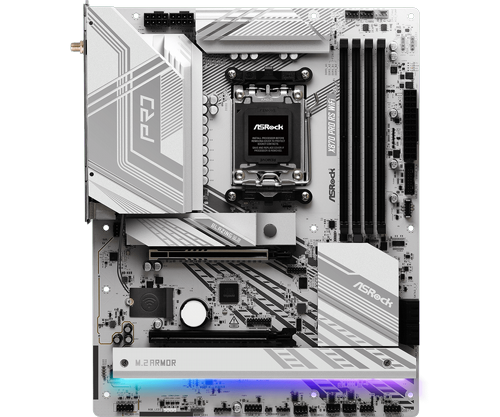

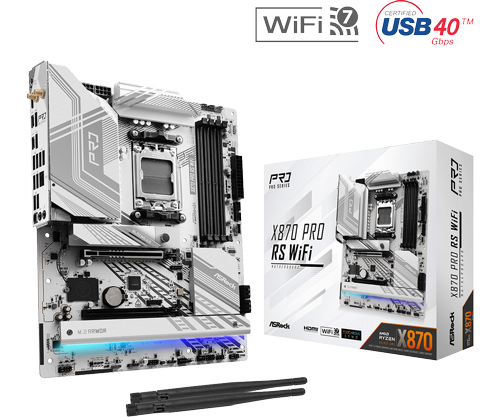

לוח אם למעבדי ASRock X870 PRO RS WiFi7 ATX AM5 AMD

לוח אם ASRock X870 PRO RS WiFi ATX AM5 AMD הוא לוח אם מתקדם במיוחד למחשבים נייחים, המיועד למעבדי AMD Ryzen 9000 / 8000 / 7000 בתושבת AM5. הלוח מבוסס על ערכת השבבים AMD X870, תומך בזיכרונות DDR5 עד 8000MHz+ OC, כולל תמיכה ב־PCIe Gen5 לכרטיס מסך ולכונן M.2, חיבורי USB4 Type-C במהירות 40Gb/s, רשת קווית 2.5GbE, קישוריות Wi-Fi 7 ו־Bluetooth 5.4.

הלוח מתאים לבניית מחשב גיימינג חזק, תחנת עבודה או מערכת מתקדמת ליוצרי תוכן, עם מערך חשמל איכותי 14+2+1 Power Phase עם 80A Dr.MOS, גוף קירור מוגדל, חיבורי אחסון מהירים, תמיכה ב־XMP / EXPO, שמע איכותי עם Realtek ALC1220, ותכונות נוחות כמו BIOS Flashback, ‏ASRock Auto Driver Installer ו־Post Status Checker.

מפרט טכני

• מותג: ASRock
• דגם: X870 PRO RS WiFi
• סוג מוצר: לוח אם למחשב נייח
• תצורת לוח: ATX
• מידות: 30.5×24.4 ס״מ / 12.0×9.6 אינץ׳
• PCB: ‏8 Layer PCB

• תושבת מעבד: AM5
• תמיכה במעבדים: AMD Ryzen™ 9000 / 8000 / 7000 Series
• ערכת שבבים: AMD X870

• מערכת חשמל:
– 14+2+1 Power Phase
– ‏80A Dr.MOS עבור VCore + SOC + MISC
– גוף קירור מוגדל Enlarged Heatsink Armor
– מגן I/O אחורי משולב Flexible Integrated I/O Shield
– חיבורי חשמל למעבד: 2×8-pin 12V Hi-Density

• סוג זיכרון: DDR5
• כמות חריצי זיכרון: 4×DDR5 DIMM
• תמיכה בזיכרון מקסימלי: עד 256GB
• תמיכה בערוצים: Dual Channel
• סוג זיכרון נתמך: ECC / Non-ECC, Un-buffered
• מהירות זיכרון נתמכת: עד 8000MHz+ OC
• תמיכה בפרופילי זיכרון: XMP + AMD EXPO

• BIOS: ‏256Mb AMI UEFI BIOS עם תמיכה בממשק GUI

• גרפיקה מובנית: Integrated AMD RDNA™ Graphics — בהתאם למעבד
• יציאות תצוגה:
– HDMI 2.1 ×1, תמיכה עד 4K 120Hz
– USB4 Type-C ×2, תמיכה בתצוגה עד 8K 30Hz דרך מעבדים עם גרפיקה מובנית
• תמיכה ב־HDR ו־HDCP 2.3: כן

• חריצי הרחבה:
– PCIe 5.0 x16 ×1 לכרטיס מסך
– PCIe 4.0 x16 ×1, פועל במצב x4
– M.2 Key E עבור מודול Wi-Fi / Bluetooth
– תמיכה ב־AMD CrossFire
– מגעי זהב 15μ בחריץ PCIe הראשי

• הערת תאימות PCIe לפי מעבד:
– Ryzen 9000 / 7000: ‏PCIe 5.0 x16
– Ryzen 8000 Phoenix 1: ‏PCIe 4.0 x8
– Ryzen 8000 Phoenix 2: ‏PCIe 4.0 x4
– אם חיבור M2_2 מאוכלס, חריץ PCIE2 יתבטל

• חיבורי אחסון:
– Blazing M.2 PCIe Gen5x4 ×1, תומך SSD בגודל 2280
– Hyper M.2 PCIe Gen4x4 ×1, תומך SSD בגודל 2230 / 2242 / 2260 / 2280
– Ultra M.2 ×1, תומך SSD בגודל 2280 במצב SATA3 או PCIe Gen3x4
– SATA3 6Gb/s ×2 מהצ׳יפסט
– SATA3 6Gb/s ×2 דרך ASMedia ASM1061
– סה״כ 4 חיבורי SATA3
– תמיכה ב־NVMe SSD ככונני Boot

• הערות אחסון:
– M2_1 בעדיפות ראשונה להתקנת M.2
– M2_1 עובד ב־Gen5x4 עם Ryzen 9000 / 7000
– M2_1 עובד ב־Gen4x4 עם Ryzen 8000
– אם M2_2 מאוכלס, PCIE2 יתבטל
– אם SATA3_1 או SATA3_2 מאוכלסים, M2_3 יעבוד במצב Gen3x2

• RAID:
– RAID 0 / 1 עבור כונני SATA
– RAID 0 / 1 / 10 עבור כונני M.2 NVMe
– RAID 10 ל־M.2 דורש כרטיסי הרחבה נוספים

• כרטיס קול: Realtek ALC1220 Audio Codec
• ערוצי שמע: 7.1CH HD Audio עם Content Protection
• תכונות שמע:
– Impedance Sensing ביציאת Rear Out
– שכבות PCB נפרדות לערוצי שמע ימין / שמאל
– Nahimic Audio
– יציאת Optical SPDIF

• רשת קווית: Dragon RTL8125BG
• מהירות רשת: 2.5GbE — ‏10 / 100 / 1000 / 2500Mb/s
• תוכנת רשת: ASRock Dragon 2.5G LAN Software

• Wi-Fi: Wi-Fi 7 / 802.11be 2x2
• תדרים נתמכים: 2.4GHz / 5GHz / 6GHz במדינות נתמכות
• רוחב ערוץ: עד 160MHz בתדר 6GHz
• Bluetooth: Bluetooth 5.4
• תמיכה ב־MU-MIMO: כן

• חיבורי USB:
– USB4 Type-C אחורי ×2, עד 40Gb/s
– USB 3.2 Gen2x2 Type-C קדמי ×1, עד 20Gb/s
– USB 3.2 Gen1 Type-A ×6, מתוכם 4 אחוריים ו־2 קדמיים
– USB 2.0 ×9, מתוכם 6 אחוריים ו־3 קדמיים
– תמיכה בטעינה דרך USB4 עד 15W
– הגנת ESD בכל חיבורי ה־USB

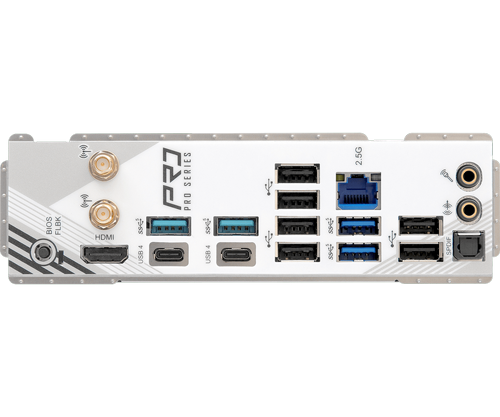

• חיבורים אחוריים:
– חיבורי אנטנה ×2
– HDMI ×1
– Optical SPDIF Out ×1
– USB4 Type-C ×2, עד 40Gb/s
– USB 3.2 Gen1 Type-A ×4
– USB 2.0 ×6
– RJ-45 LAN ×1
– כפתור BIOS Flashback
– Line Out מוזהב ×1
– Microphone Input מוזהב ×1

• חיבורים פנימיים:
– Thermistor Cable Header ×1
– SPI TPM Header ×1
– Power LED and Speaker Header ×1
– RGB LED Header ×1
– Addressable LED Headers ×3
– CPU Fan Connectors ×2
– Chassis Fan Connectors ×4
– AIO Pump Fan Connector ×1
– 24-pin ATX Power Connector ×1
– 8-pin 12V Power Connectors ×2
– Front Panel Audio Connector ×1
– USB 2.0 Headers ×2, תומך עד 3 חיבורי USB 2.0
– USB 3.2 Gen1 Header ×1, תומך עד 2 חיבורי USB 3.2 Gen1
– Front Panel USB-C 3.2 Gen2x2 Header ×1, עד 20Gb/s

• תמיכה בתאורה:
– RGB Header עד 12V/3A, עד 36W
– ARGB Headers עד 5V/3A, עד 15W

• תכונות מרכזיות:
– PCIe Gen5 לכרטיס מסך
– PCIe Gen5 לכונן M.2
– USB4 Type-C 40Gb/s
– Dual Channel DDR5
– Wi-Fi 7 מובנה
– רשת קווית 2.5GbE
– BIOS Flashback Button
– ASRock Auto Driver Installer
– ASRock Post Status Checker
– ASRock Polychrome Sync

• תוכנות ותכונות UEFI:
– ASRock Motherboard Utility A-Tuning
– ASRock Dragon 2.5G LAN Software
– ASRock Polychrome Sync
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock Auto Driver Installer
– ASRock Instant Flash

• תמיכה במערכות הפעלה: Windows 10 64-bit / Windows 11 64-bit
• תכולת האריזה:
– כבלי SATA Data ×2
– אנטנות ASRock Wi-Fi 2.4/5/6GHz ×2

• תקנים: FCC, CE, ErP/EuP Ready

שאלות ותשובות

האם הלוח מתאים למעבדי AMD Ryzen החדשים?
כן — הלוח תומך במעבדי AMD Ryzen 9000, 8000 ו־7000 בתושבת AM5, ומתאים לבניית מערכת חזקה על בסיס ערכת השבבים AMD X870.

האם הלוח מתאים לגיימינג ולמערכות ביצועים גבוהים?
כן — הלוח כולל PCIe Gen5 לכרטיס מסך, חיבור M.2 Gen5, תמיכה בזיכרון DDR5 עד 8000MHz+ OC, מערך חשמל 14+2+1 עם 80A Dr.MOS, רשת 2.5GbE ו־Wi-Fi 7.

מה היתרון של חיבורי USB4 בלוח הזה?
הלוח כולל 2 חיבורי USB4 Type-C במהירות 40Gb/s, המתאימים להעברת נתונים מהירה, חיבור התקנים מתקדמים ותמיכה בתצוגה דרך USB-C במעבדים עם גרפיקה מובנית.

אחריות

• תקופת אחריות: 3 שנים
