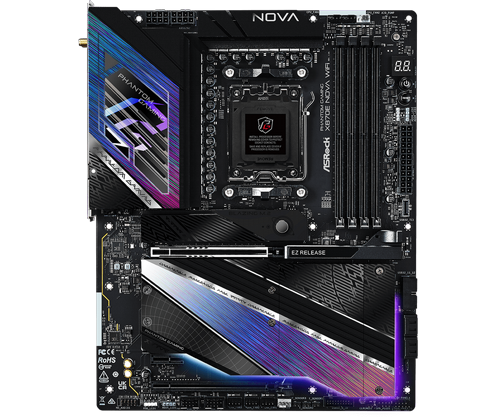

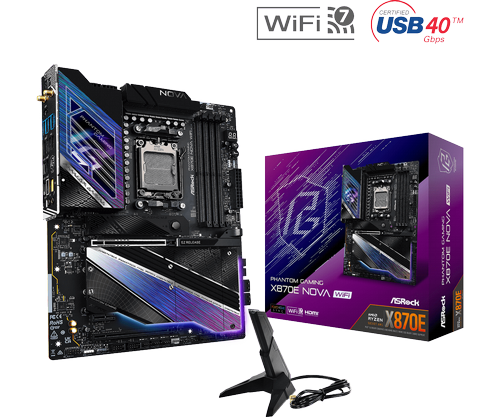

לוח אם למעבדי ASRock X870E Nova WiFi7 AM5 AMD

לוח אם ASRock X870E Nova WiFi7 AM5 AMD הוא לוח אם מתקדם במיוחד בתצורת ATX, המיועד למעבדי AMD Ryzen 9000 / 8000 / 7000 בתושבת AM5. הלוח מבוסס על ערכת השבבים AMD X870E, ומציע שילוב חזק של ביצועים, קישוריות מתקדמת ועמידות גבוהה למערכות גיימינג, תחנות עבודה ויצירת תוכן.

הלוח כולל תמיכה ב־PCIe Gen5 לכרטיס מסך ולכונן M.2, זיכרונות DDR5 עד 8200MHz+ OC, חיבורי USB4 Type-C במהירות 40Gb/s, רשת קווית מהירה 5GbE, קישוריות Wi-Fi 7, מערך חשמל מתקדם 20+2+1 Power Phase עם 110A SPS, ותמיכה בחמישה חיבורי M.2 לאחסון מהיר במיוחד.

מפרט טכני

• מותג: ASRock
• דגם: X870E Nova WiFi7
• סוג מוצר: לוח אם למחשב נייח
• תצורת לוח: ATX
• מידות: 30.5×24.4 ס״מ / 12.0×9.6 אינץ׳
• PCB: ‏8 Layer PCB, ‏2oz Copper PCB

• תושבת מעבד: AM5
• תמיכה במעבדים: AMD Ryzen™ 9000 / 8000 / 7000 Series
• ערכת שבבים: AMD X870E

• מערכת חשמל:
– 20+2+1 Power Phase
– ‏110A SPS עבור VCore + SOC
– Server-Grade Low-Loss PCB
– גופי קירור מוגדלים Enlarged Heatsink Armor
– קבלים איכותיים 20K Black Caps
– מגן I/O אחורי משולב Flexible Integrated I/O Shield
– חיבורי חשמל למעבד: 2×8-pin 12V Hi-Density

• סוג זיכרון: DDR5
• כמות חריצי זיכרון: 4×DDR5 DIMM
• תמיכה בזיכרון מקסימלי: עד 256GB
• תמיכה בערוצים: Dual Channel
• סוג זיכרון נתמך: ECC / Non-ECC, Un-buffered
• מהירות זיכרון נתמכת: עד 8200MHz+ OC
• תמיכה בפרופילי זיכרון: XMP + AMD EXPO

• BIOS: ‏256Mb AMI UEFI BIOS עם תמיכה בממשק GUI

• גרפיקה מובנית: Integrated AMD RDNA™ Graphics — בהתאם למעבד
• יציאות תצוגה:
– HDMI 2.1 ×1, תמיכה עד 4K 120Hz
– USB4 Type-C ×2, תמיכה בתצוגה עד 8K 30Hz דרך מעבדים עם גרפיקה מובנית
• תמיכה ב־HDR ו־HDCP 2.3: כן

• חריצי הרחבה:
– PCIe 5.0 x16 ×1 לכרטיס מסך
– PCIe 3.0 x1 ×1
– PCIe 3.0 x16 ×1, פועל במצב x2
– Vertical M.2 Key E עבור מודול Wi-Fi / Bluetooth
– מגעי זהב 15μ בחריץ PCIe הראשי

• הערת תאימות PCIe לפי מעבד:
– Ryzen 9000 / 7000: ‏PCIe 5.0 x16
– Ryzen 8000 Phoenix 1: ‏PCIe 4.0 x8
– Ryzen 8000 Phoenix 2: ‏PCIe 4.0 x4
– אם חיבור M2_5 מאוכלס, חריץ PCIE3 יתבטל

• חיבורי אחסון:
– Blazing M.2 PCIe Gen5x4 ×1, תומך SSD בגודל 2280
– Hyper M.2 PCIe Gen4x4 ×3, תומכים SSD בגודל 2280
– M.2 נוסף ×1, תומך SSD בגודל 2280 במצב SATA3 או PCIe Gen3x2
– SATA3 6Gb/s ×2 מהצ׳יפסט
– SATA3 6Gb/s ×2 דרך ASMedia ASM1061
– סה״כ 4 חיבורי SATA3
– תמיכה ב־NVMe SSD ככונני Boot

• הערות אחסון:
– M2_1 הוא החיבור המומלץ בעדיפות ראשונה להתקנת M.2
– M2_1 עובד ב־Gen5x4 עם Ryzen 9000 / 7000
– M2_1 עובד ב־Gen4x4 עם Ryzen 8000
– אם M2_5 מאוכלס, חריץ PCIE3 יתבטל

• RAID:
– RAID 0 / 1 עבור כונני SATA
– RAID 0 / 1 / 10 עבור כונני M.2 NVMe

• כרטיס קול: Realtek ALC4082 Audio Codec
• ערוצי שמע: 7.1CH HD Audio עם Content Protection
• תכונות שמע:
– שכבות PCB נפרדות לערוצי שמע ימין / שמאל
– Nahimic Audio
– יציאת Optical SPDIF
– חיבורי שמע מוזהבים

• רשת קווית: Realtek RTL8126
• מהירות רשת: 5GbE — ‏10 / 100 / 1000 / 2500 / 5000Mb/s

• Wi-Fi: Wi-Fi 7 / 802.11be 2x2
• תדרים נתמכים: 2.4GHz / 5GHz / 6GHz במדינות נתמכות
• רוחב ערוץ: עד 160MHz בתדר 6GHz
• Bluetooth: Bluetooth 5.4
• תמיכה ב־MU-MIMO: כן

• חיבורי USB:
– USB4 Type-C אחורי ×2, עד 40Gb/s
– USB 3.2 Gen2x2 Type-C קדמי ×1, עד 20Gb/s
– USB 3.2 Gen2 Type-A ×5 אחוריים, עד 10Gb/s
– USB 3.2 Gen1 Type-A ×7, מתוכם 3 אחוריים ו־4 קדמיים
– USB 2.0 ×6, מתוכם 2 אחוריים ו־4 קדמיים
– תמיכה בטעינה דרך USB4 עד 15W
– הגנת ESD בכל חיבורי ה־USB

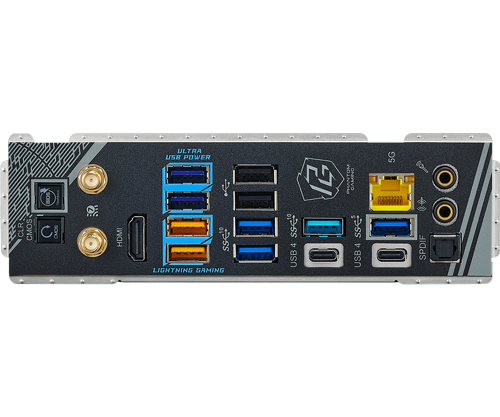

• חיבורים אחוריים:
– חיבורי אנטנה ×2
– HDMI ×1
– Optical SPDIF Out ×1
– USB4 Type-C ×2, עד 40Gb/s
– USB 3.2 Gen2 Type-A ×5
– USB 3.2 Gen1 Type-A ×3
– USB 2.0 ×2
– RJ-45 LAN ×1
– Clear CMOS Button ×1
– BIOS Flashback Button ×1
– Line Out מוזהב ×1
– Microphone Input מוזהב ×1

• חיבורים פנימיים:
– Thermistor Cable Headers ×3
– Power LED and Speaker Header ×1
– RGB LED Header ×1
– Addressable LED Headers ×3
– CPU Fan Connectors ×2
– Chassis Fan Connectors ×3
– AIO Pump Fan Connector ×1
– Water Pump Fan Connector ×1
– 24-pin ATX Power Connector ×1
– 8-pin 12V Power Connectors ×2
– Front Panel Audio Connector מוזהב ×1
– USB 2.0 Headers ×2
– USB 3.2 Gen1 Headers ×2
– Front Panel USB-C 3.2 Gen2x2 Header ×1
– Dr. Debug with LED ×1
– Power Button with LED ×1
– Reset Button with LED ×1

• תמיכה בתאורה:
– RGB Header עד 12V/3A, עד 36W
– ARGB Headers עד 5V/3A, עד 15W
– כולל תמיכה ב־ASRock Polychrome Sync

• תכונות מרכזיות:
– PCIe Gen5 לכרטיס מסך
– PCIe Gen5 לכונן M.2
– USB4 Type-C 40Gb/s
– 5GbE LAN
– Wi-Fi 7 מובנה
– ASRock Lightning Gaming Ports
– BIOS Flashback Button
– Clear CMOS Button
– ASRock Auto Driver Installer
– Dr. Debug
– כפתורי Power / Reset מובנים על הלוח

• תוכנות ותכונות UEFI:
– ASRock Motherboard Utility / Phantom Gaming Tuning
– ASRock Phantom Gaming LAN Software
– ASRock Polychrome Sync
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock Auto Driver Installer
– ASRock Instant Flash

• תמיכה במערכות הפעלה: Windows 10 64-bit / Windows 11 64-bit
• הערה לגבי Wi-Fi 7: מודול Wi-Fi 7 נתמך ב־Windows 11 בלבד

• תכולת האריזה:
– כבלי SATA Data ×4
– אנטנת ASRock Wi-Fi 2.4/5/6GHz ×1
– כבל ARGB Splitter ×1
– כבלי Thermistor ×3

• תקנים: FCC, CE, ErP/EuP Ready

שאלות ותשובות

האם הלוח מתאים למחשב גיימינג חזק במיוחד?
כן — הלוח כולל PCIe Gen5 לכרטיס מסך, תמיכה ב־DDR5 עד 8200MHz+ OC, רשת 5GbE, ‏Wi-Fi 7, מערך חשמל חזק 20+2+1 וחיבורי M.2 מרובים, ולכן מתאים למערכות גיימינג מתקדמות מאוד.

כמה כונני M.2 ניתן להתקין בלוח?
הלוח כולל עד 5 חיבורי M.2, כולל חיבור PCIe Gen5x4 מהיר במיוחד וחיבורים נוספים בתקן PCIe Gen4 / Gen3, בהתאם לתצורת המערכת והמעבד.

מה היתרון של חיבורי USB4 בלוח הזה?
הלוח כולל 2 חיבורי USB4 Type-C במהירות 40Gb/s, המתאימים להעברת נתונים מהירה, חיבור התקנים מתקדמים ותמיכה בתצוגה דרך USB-C במעבדים עם גרפיקה מובנית.

אחריות

• תקופת אחריות: 3 שנים
